| 加工定制：是 | 品牌：SEIKO/精工 | 型号：PE |
| 材质：塑料 | 耐温：125℃ | 阻燃性：高阻燃 |
| 耐压：5KV | 颜色：透明，黑色,彩色 | 产品认证：UL,SGS |
热缩屏蔽焊锡环 防水焊锡环中接热缩管 PE屏蔽线焊锡环厂家批发
我司主营产品有：175℃耐高温半硬热缩管，耐高温透明热缩管，双壁热缩管，150℃耐油热缩管，200℃氟橡胶热缩管，耐高温热缩管，标识热缩管，200℃热缩标识套管，260℃铁氟龙热缩管，中壁热缩管，环保热缩管，150℃军标环保阻燃热缩管，磁性热收缩套管，EPDM三元乙丙橡胶热缩管，高压母排热缩管，热熔胶管，铁氟龙套管，热缩焊锡环，热缩端子管，加工订做双壁热缩管帽，号码管 热缩标号管 可按客户要求订做非标规格尺寸和颜色
联系人：关先生 手机15914488812 QQ:864743740 公司网址

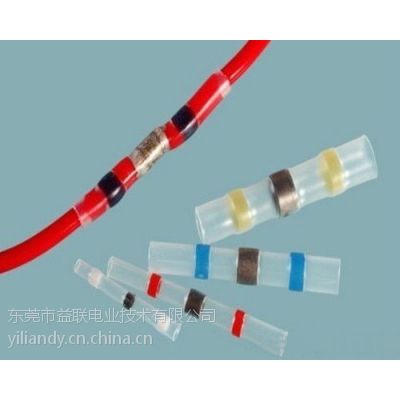

产品简介：热缩屏蔽焊锡环又叫防水中接焊锡端子、防水焊锡环中接热缩管、屏蔽线焊锡热缩终端保护管，是专为导线连接、焊锡热缩保护、防水一次完成设计的产品，分为带线型和不带线型；由PE透明热缩套管与预先安装的接地导线组合的焊接端子，专为终端镀锡或镀银的高温电线电缆屏蔽绝缘。一体化结构设计,减少了对工人的焊接要求； 透明PE热缩管合格证绝缘层的连续性，并起到应力消除的作用 ； ***调配的焊锡和助焊剂***了焊点的清洁和焊接的可靠性，可熔封环的融化***了焊点两端的密封性；可选的预安装引出线可用于屏蔽信号的输出。适用于屏蔽接地终端处理。
特点：
·开始收缩温度：60℃
·焊锡环熔解温度：115℃
·工作温度：-55 ℃～105℃
·收缩率：2：1
·含热熔胶防水密封功能
·预制焊锡提供可控制的焊接过程
·透明PE热缩管提供包覆、可检查、应力解除和绝缘作用。
·焊锡环设计易安装，安装成本低。
·可选择的预装引出地线提供了方便且易安装。
技术指标：
特性 | 测试方法 | 测试方法 | 指标要求 | 典型值 |
物理特性 | 工作温度 | UL224 | -55℃～125℃ | -55℃～125℃ |
完全收缩温度 | UL224 | 125℃ | 125℃ | |
拉伸强度 | NAS1745 | 4.5N或大于引出线 | 通过 | |
铜腐蚀121℃×16h | NAS1745 | 无腐蚀 | 通过 | |
化学特性 | 阻燃性 | UL224 | 5S内自息 | 通过 |
抗液体（25℃×24h浸泡后） | NAS1745 | 绝缘强度最少20KV/MM | ≥25KV/MM | |
电气性能 | 绝缘强度 | ASTM D2671 | 最小30KV/MM | ≥32KV/MM |
电压降 | NAS1745 | ≤2MV | 通过 | |
抗振动 | NAS1745 | 0.06″DA或15G的高峰期在70至2000HZ（每个方向1小时）电压降2.5MV | 通过 | |
老化强度（-65℃～125℃） 五个周期循环NAS1745 | NAS1745 | 电压降≤2.5MV | 通过 |
产品规格 ：
不带线焊锡环规格表 | ||||
产品型号 | 内径（㎜） | 长度（㎜） | 适用电线（㎜2） | 标准颜色 |
SST-S11 | 1.7 | 26 | 0.25－0.34 | WHITE(白) |
SST-S21 | 2.7 | 40 | 0.5－1.0 | RED（红） |
SST-S31 | 4.5 | 40 | 1.5－2.5 | BLUE（蓝） |
SST-S41 | 6.0 | 40 | 4.0－6.0 | YELLOW（黄） |
SST-S51 | 11.5 | 40 | 6.0－14 | BLUE（蓝） |
SST-S61 | 13.0 | 40 | 8.0－22 | BLUE（蓝） |
带线热缩屏蔽焊锡环规格表 | ||||||
规格 | 热缩管 | 焊锡环 | 屏蔽线 | |||
内径 D（㎜） | 长度L（㎜） | 内径d（㎜） | 长度L3（㎜） | 外径 OD（㎜） | 长度L2（㎜） | |
SST-W-170 | 1.7 | 26 | 1.7 | 2.0 | 1.0 | 100 |
SST-W-195 | 1.95 | 26 | 1.95 | 2.0 | 1.0 | 100 |
SST-W-270 | 2.7 | 42 | 2.7 | 2.5 | 1.0 | 100 |
SST-W-450 | 4.5 | 42 | 4.5 | 2.5 | 1.5 | 150 |
SST-W-600 | 6.0 | 42 | 6.0 | 3.5 | 1.5 | 150 |
SST-W-700 | 7.0 | 42 | 7.0 | 3.5 | 1.5 | 150 |
SST-W-870 | 8.7 | 42 | 8.7 | 3.5 | 1.5 | 150 |
SST-W-970 | 9.7 | 42 | 9.7 | 3.5 | 1.5 | 150 |
SST-W-1070 | 10.7 | 42 | 10.7 | 3.5 | 1.5 | 150 |
SST-W-1300 | 13.0 | 42 | 13.0 | 4.5 | 1.5 | 150 |
